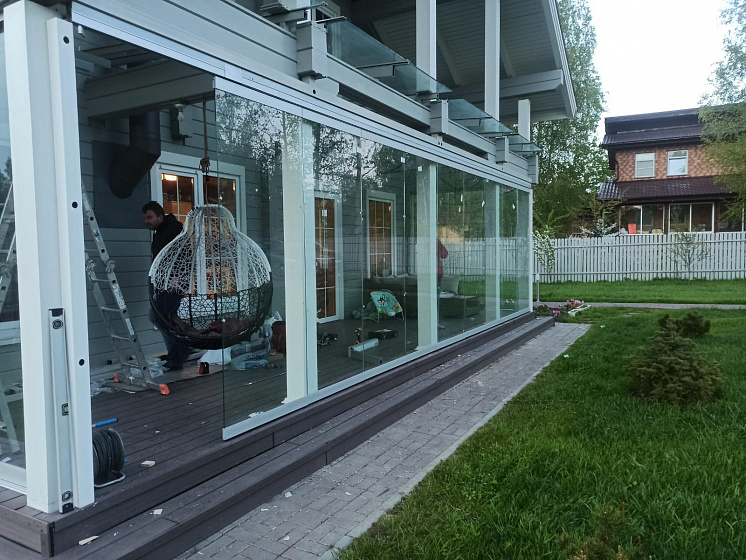

Как происходит монтаж безрамного остекления

Установка классических пластиковых окон (ПВХ) и монтаж безрамного остекления — это два принципиально разных технологических процесса. В традиционных оконных системах широкая рама и слой монтажной пены способны скрыть и компенсировать неровности стен в несколько сантиметров. Безрамное остекление такой свободы не дает.

Здесь нет широких рам, скрывающих перекосы. Вся конструкция состоит из направляющих профилей и тяжелого закаленного стекла, которое движется по ним с помощью сложной системы роликов. Малейшее отклонение от уровня или ошибка в расчетах геометрии приводят к серьезным проблемам: роликовая каретка начнет застревать, створки будет заклинивать, система потеряет герметичность, а само закаленное стекло может испытать критическое напряжение и разрушиться. Именно поэтому процесс монтажа требует ювелирной точности на каждом этапе.

Этап 1. Замер и оценка геометрии проема (Фундамент успеха)

Монтаж всегда начинается с инженерного аудита и снятия точных размеров светового проема. На этом этапе формируется фундамент будущей стабильной работы всей системы.

Работа с лазерным уровнем и миллиметровая точность

Для измерений используется профессиональный лазерный нивелир. Инженер выстраивает строгие оси по вертикали и горизонтали. В безрамном остеклении допуски минимальны — счет идет буквально на миллиметры. Специалист фиксирует все неровности потолка, пола и боковых стен, чтобы учесть эти данные при производстве направляющих.

Почему важна идеальная геометрия: что будет, если проем кривой

Главный враг безрамной конструкции — перепад высот и отклонение от уровня. Если верхнее и нижнее перекрытия не строго параллельны друг другу, нарушится геометрия движения. Это приведет к тому, что при открывании створок роликовая каретка будет испытывать избыточное трение. В результате мы получим тугой ход, скрипы, быстрое истирание полиуретановых роликов и невозможность плотно закрыть контур.

Оценка несущей способности конструкций

Помимо геометрии, замерщик оценивает прочность проема. Закаленное стекло толщиной 8–10 мм обладает огромным весом.

• Нижнеопорная система передает весь вес на пол или парапет.

• Верхнеподвесная система (система с парковкой створок) требует, чтобы потолочное перекрытие или балка могли выдерживать колоссальную массу стекла.

• Также на этом этапе производится расчет ветровой нагрузки — парусность сплошной стеклянной стены очень высока, и крепление должно быть рассчитано на штормовые порывы.

Этап 2. Подготовка проема и усиление перекрытий

По результатам замеров строители подготавливают проем. Этот этап направлен на устранение кривизны и создание надежной базы для крепежа.

• Выравнивание плоскостей: Устраняются строительные перепады высот. При необходимости пол или парапет выравниваются бетонной стяжкой, штукатурными смесями или специальными прокладками.

• Монтаж закладных деталей: Если потолок недостаточно прочный (например, это легкий деревянный козырек), для установки системы инсталлируются стальные металлические закладные или варится дополнительный силовой металлокаркас. Это гарантирует, что фасад не провиснет под весом створок в процессе эксплуатации.

Этап 3. Установка направляющих профилей

Направляющий профиль — это «рельсы», по которым будут скользить стеклянные полотна. От надежности их фиксации зависит безопасность всего строения.

Фиксация верхнего и нижнего профилей

Алюминиевые профили монтируются строго по лазерному уровню. Нижний профиль фиксируется к полу или парапету, верхний — к потолочному перекрытию. Крайне важно добиться абсолютной параллельности этих двух элементов.

Выбор крепежа и шаг фиксации

Чтобы конструкция выдержала сильные ветровые нагрузки и собственный вес, профиль фиксируется с высокой частотой. Шаг крепления обычно составляет не более 30–50 см. Для монтажа в прочный бетон используются мощные анкерные болты. Если стены сделаны из пористых материалов (пеноблок, пустотелый кирпич), применяется химический анкер — специальный двухкомпонентный состав, который намертво сцепляет металлический крепеж со стеной, исключая его вырывание.

Организация дренажной системы

В нижний направляющий профиль обязательно интегрируется дренажный канал. Во время осадков или при образовании конденсата вода не должна застаиваться внутри рельсов. Через дренажные отверстия влага беспрепятственно выводится на улицу, защищая ролики от ржавчины и предотвращая замерзание профиля зимой.

Этап 4. Навешивание стеклянных створок и сборка системы

Когда «скелет» установлен, начинается сборка подвижных элементов конструкции.

1. Монтаж фурнитуры: На заранее подготовленные на заводе полотна закаленного стекла устанавливается рабочая фурнитура — интегрируются полиуретановые роликовые каретки, боковые зацепы, петли и замковые механизмы.

2. Заведение створок в рельс: Стеклянные полотна аккуратно поднимают и заводят роликами в направляющий профиль. Этот процесс требует осторожности, так как торцы закаленного стекла чувствительны к точечным ударам.

3. Сборка механизма: В зависимости от типа (слайдерная система или "книжка"), створки соединяются между собой в единую функциональную цепь или настраиваются на независимое движение в парковочную зону.

Этап 5. Финальная регулировка (Ювелирная работа)

После того как вся конструкция собрана, монтажная бригада приступает к самому тонкому процессу — регулировке. Это микронастройка системы, которая обеспечивает ее долговечность.

• Настройка высоты роликов: Инженер регулирует высоту каждой каретки, чтобы добиться идеального распределения веса и устранить любые микро-перекосы створок.

• Плавность хода: Тестируется легкое скольжение. Створки должны двигаться от плавного толчка одной рукой, без скрежета, рывков и заклиниваний.

• Проверка стыков и паркинга: Для систем с парковкой створок проверяется корректное прохождение каждого стеклянного полотна через архитектурные углы и его беспроблемный заезд в зону складирования (паркинг).

Этап 6. Герметизация и изоляция контура

Последний штрих — обеспечение защиты помещения от осадков, сквозняков и пыли.

• Уплотнение стекла: Между стеклянными полотнами устанавливается прозрачный силиконовый уплотнитель или плотный магнитный уплотнитель. Это закрывает технологические зазоры (2-3 мм) и предотвращает продувание.

• Герметизация примыканий: Стыки между алюминиевым направляющим профилем и стенами здания тщательно заполняются. Для этого используется специализированный атмосферостойкий герметик, устойчивый к ультрафиолету и перепадам температур.

Важно: Использование стандартной строительной пены на открытых стыках безрамного остекления недопустимо, так как она разрушается на солнце и впитывает влагу.

Резюме: Чек-лист приемки работ для заказчика

Принимая работу у монтажной бригады, обратите внимание на несколько маркеров качественной установки:

• Строгая вертикаль: Стекла стоят ровно, зазоры между ними равномерные по всей высоте сверху донизу.

• Бесшумное скольжение: Створки двигаются легко, плавно и без металлического скрежета роликов.

• Работа замков: Все запирающие механизмы, защелки и фурнитура фиксируются без применения грубой физической силы.

• Чистота стыков: Герметик нанесен аккуратным, ровным швом, дренажные каналы в нижнем профиле свободны от строительного мусора.
